我們常規所說的機房配電系統主要包括：機柜的供電系統、機房的精密空調供電系統、機房環境監控供電系統、機房照明配電系統以及機房UPS供配電系統。今天鑫融網絡小編主要來說下機房UPS供電系統常用的電源保護解決方案，UPS供電方案主要包括單機系統、并機系統、2N（雙母線）供電系統。如何選擇合適的供電方案，起決于系統所帶負載的特點和重要性。對于運行當中可以有計劃中斷或停止運行的設備，可以選用單機供電；對于運行當中不能停電的重要單電源負載，選用并機供電；對于可以接入兩路UPS電源的負載，選用2N雙母線供電方案。本文從現場應用案例入手，通過操作和運行維護闡述，提供工業UPS系統供電解決方案之2N（雙母線）供電系統方案的適用范圍與優缺點。

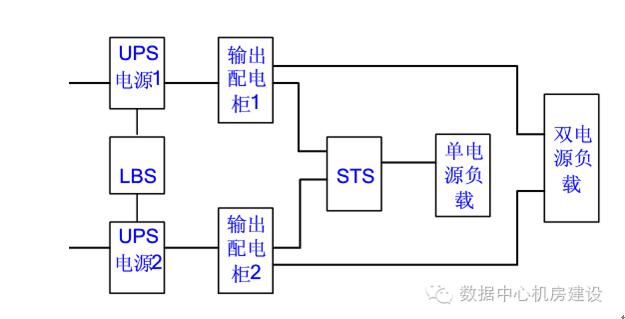

  我們先從一張簡潔的2N配電系統圖開始：

  雙總線方案的實現：

  可靠性：

  雙母線系統：每套系統由一臺UPS主機構成，兩套系統有各自的配電分路。雙電源負載通過兩套系統分別接入，單電源負載通過兩套系統連接的STS開關單路供電。正常工作時，兩套系統均分負載；當一套UPS系統（或說是一臺主機）需要維護或者宕機的話，另一套系統（或說是另一臺主機）可以完全撐起整個負載。雙總線系統需要的STS的故障率極低，可以不考慮故障點的問題。雙總線的2臺UPS相互獨立，一臺故障不影響另外一臺工作。

  優點：

  UPS都處于逆變供電狀態工作，同時均分承擔對負載供電。當有一臺UPS出現故障，所有負載全部加到另外UPS身上。

  投資：

  成本較高。(單電源負載，需增加STS切換開關及組件）。

  方案說明：本方案適合數據中心，交流供電系統容量為6-40KVA,采用2套相對完全獨立的UPS系統，為雙電源負載提供供電，單電源設備通過雙電源轉換開關進行切換供電。

  方案優勢：

  1、達到核心設備對銀行數據中心的應用要求；

  2、真正消除了“單點瓶頸”故障隱患，可靠性達到99.99999%以上；

  3、UPS系統維護保養，升級擴容方便快捷。

  知識點：

  靜態切換開關系統（STS）在為單路電源負載供電切換時使用，單電源負載接在STS輸出端上，STS兩個輸入端分別接在輸入電源1和輸入電源2，當其中一個系統供電母線上的任何設備或電纜發生故障或需要維護時，其負載可經轉換時間1/4周波的靜態轉換開關切換至另一個系統供電。正常工作時，兩套母線系統會各自帶有50%的負載。
