蒂森克虜伯電梯（上海）有限公司新建廠區

                   蒂森克努伯電梯新廠區規劃圖

【項目名稱】：蒂森克虜伯電梯（上海）有限公司新建廠區

【工程內容】：弱電總包

【項目地址】：上海市松江區勛業路2號

【項目概況】：蒂森克努伯電梯公司是全球三大電梯和自動扶梯生產商之一，客戶遍布世界各地。建筑面積15244平方，為一幢自用辦公樓，其中一層及夾層為展廳，二層為核心機房、會議室、培訓室，三~九層為研發辦公區，地下一層為停車庫。

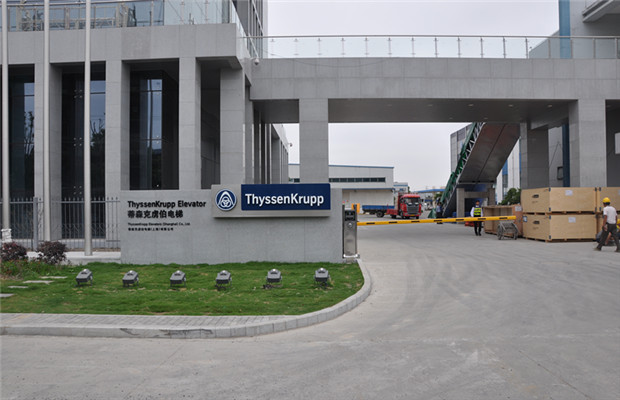

                 蒂森克努伯電梯新廠區現場

  于2013年8月，鑫融網絡成功與蒂森克努伯電梯有限公司簽約新廠區的弱電總包合同，主要工程內容有：綜合布線系統、機房建設系統、門禁管理系統、視頻監控系統、入侵報警系統、樓宇控制系統、弱電系統集成、停車管理系統。弱電工程開工時間為2013年10月中旬，預計完工時間為2014年8月份。

在弱電工程設計方案時，針對蒂森克努伯電梯（TK）標書要求，我們?cè)谠O(shè)計中提出了以下幾點：
（1）、對樓層實行全無線覆蓋，AP數量通過實測AP信號強度來確定。
（2）、會議室的VGA線路接口采用液壓多媒體桌插，不銹鋼拉絲面板。
（3）、水平走線全部采用上走線方式，采用星型結構敷設，線路清晰，易于后期維護。
（4）、針對本辦公樓的實際情況，共設計7個IDF間，便于管理各樓層的水平信息點。

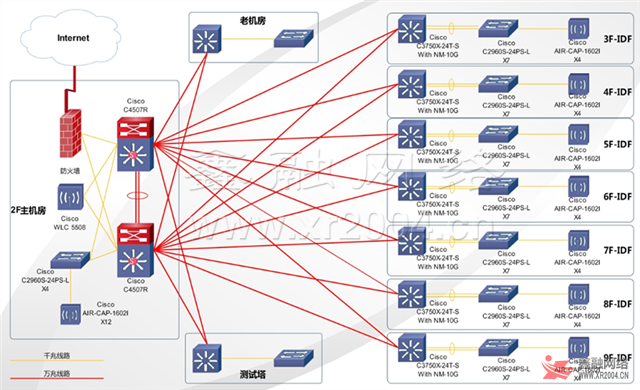

                   網絡布線系統拓?fù)鋱D

在機房設計時，我們采取以下設計方案：
（1）、考慮到計算機機房?jī)?nèi)安裝精密空調和UPS及電池，在機房裝修時預先安裝散力鋼支架。
（2）、為保證計算機機房?jī)?nèi)安全，監控做到無死角覆蓋，共設計4個網絡監控點。
（3）、考慮擴展要求，盡可能的充份利用計算機機房空間，規劃可容納20臺機柜。

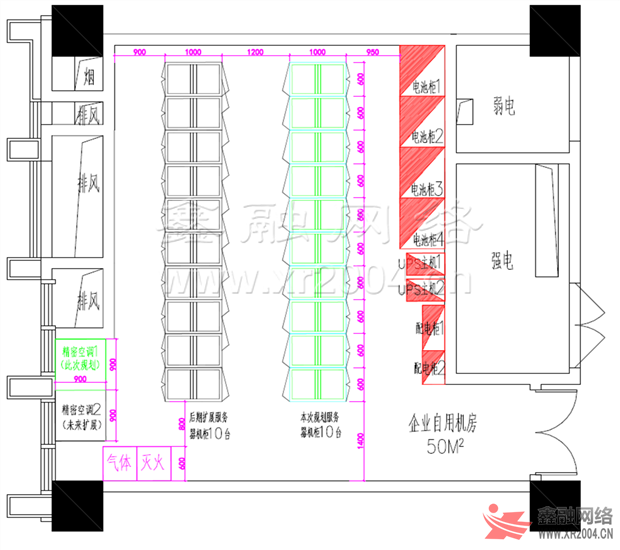

             中心機房平面設計圖，考慮到擴展，預留10個機柜位置

  在施工過程中，與上海佘山建設市政總包單位緊密配合，嚴格按照上海聯合工程監理單位審核通過的施工組織設計予以施工，從而使我方的進度計劃與質量管理得到保證。現在施工現場正在做橋架與線管敷設等隱蔽工程，同時中心機房與各樓層的IDF都在進行裝修與布線工作，確保工程能在8月順利完工。

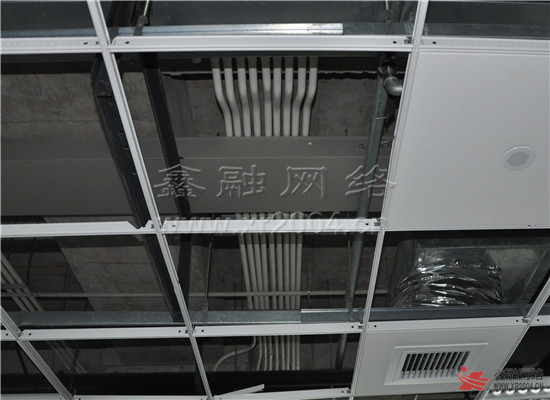

            橋架與穿線管吊頂上部敷設，整齊清晰，布置合理

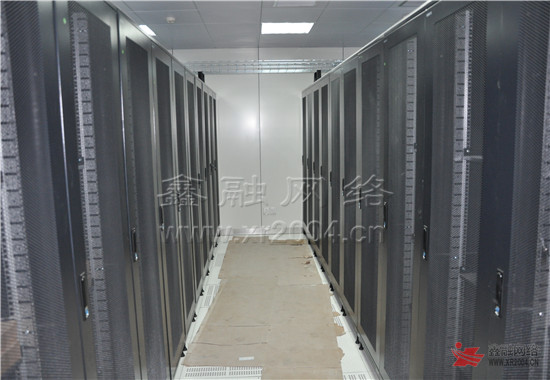

          中間機房機房已完成安裝，橋架采用機柜上走線，便于后期維護

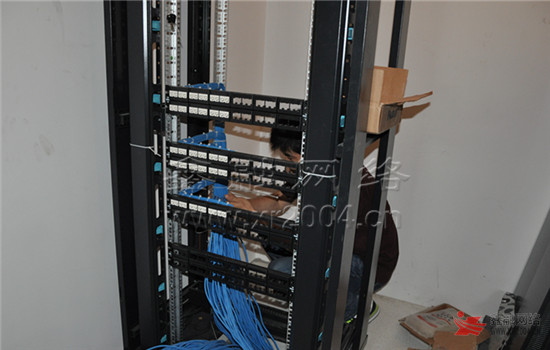

       施工人員正在樓層弱電間安裝配線架模塊，一步一步，一絲不茍，不放過任何細節
