上海納鐵福傳動軸有限公司擴建項目弱電工程

【項目名稱】：上海納鐵福傳動軸有限公司擴建項目弱電工程

【工程內容】：弱電總包

【實施時間】：2013年

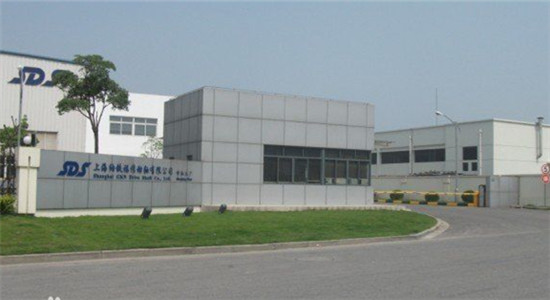

【項目概況】：上海納鐵福傳動軸有限公司（SDS）是國內汽車零部件制造行業早成立的中外合資企業之一。該項目是納鐵福為申江工廠擴建項目的辦公區及生產車間，車間共一層，辦公區共分為兩層。占地面積約為15112平米，建筑面積16641平米。辦公區一層主要為綜合辦公區、會議室、餐廳；二層主要為獨立辦公室、綜合辦公區、培訓室、會議室、資料室、IT機房等。

  本項目共包含以下幾個系統：綜合布線系統、系統集成、視頻監控布線、門禁系統、機房電氣及接地。在本項目中，綜合布線系統采用星型拓樸架構，水平區數據選用泛達千兆六類非屏蔽布線產品，語音選用清華同方三類布線產品。所有辦公位及會議室均采用梅蘭日蘭的地面插座。

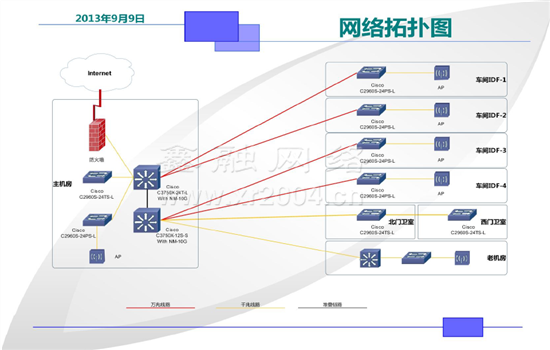

  另外，網絡系統采用二層結構，并考慮與老機房網絡的互聯，接入層均采用光纖跳線，與核心設備采用OM2多模光纖連接。核心層：采用三層千兆交換，幵提供DHCP服務。與車間接入層連接使用萬兆室內多模光纖或千兆光纖做鏈路匯聚，與老機房及門衛室等設備不多的區域可采用千兆光纖連接。接入層：車間等與核心層使用萬兆多模光纖連接，辦公樓則使用多跟六類線來做鏈路匯聚，采用trunk端口，幵提供POE供電以連接無線AP設備。

  考慮到前期監控使用的都是模擬架構的，所以，本項目監控系統仍然選擇模擬架構的監控系統。在車間設2個先纖點，辦公樓設計1個先纖點，先纖選用2芯室外單模先纖進行傳輸，幵選用8路先端機匯聚就近的監控鏈路點。

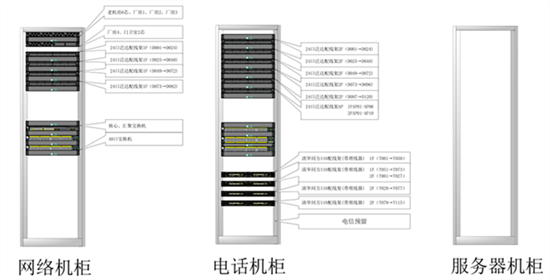

  另外，本次機房建設是與裝修公司共同完面成，裝修公司負責機房裝修（防靜電地板、墻面地面、排水孔）、消防、避雷、配電柜安裝。我公司只負責機柜端布線、UPS搬遷及安裝、接地。針對機房機柜布線設計如下解決方案：

  本項目正式開工時間為2013年9月25日，在11月30日順利完成竣工驗收。整個工期為67天，工程的質量得到了業主的一致好評，為后期的長期合作奠定了基礎，也為鑫融網絡在弱電工程行業樹立了良好的品牌形象。
