綜合布線七個子系統時應該注意什么呢

文章出處:責任編輯:作者:人氣:-發表時間:2016-06-30 字體大小:【

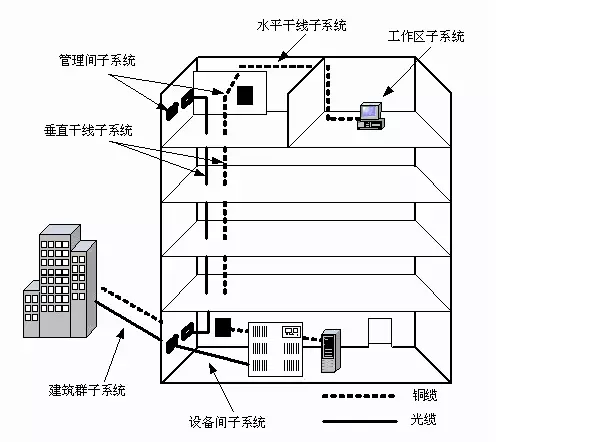

   綜合布線系統是一種標準結構化布線系統,用于傳輸語音、數據、影像和其他信息等。它一般由工作區子系統、配線子系統、干線子系統、設備間子系統、管理子系統、建筑群子系統、進線間子系統等七個子系統組成。那么,在布線這七個子系統的時候應該注意什么呢?下面鑫融網絡小編帶您認識一下。

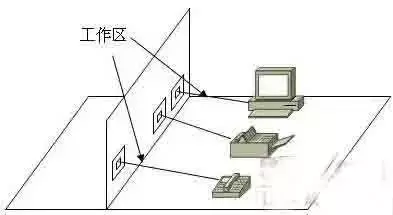

  1、工作區子系統
  工作區是需要設置終端設備(TE)的區域,所以劃分為一個獨立的子系統。它一般是由適配器和配線子系統的信息插座模塊(TO)延伸到終端設備的連接纜線組成。
  設計要點:
  一個工作區的服務面積可以按照用戶自己的要求設置,或者按5~10m估算,每個工作區配一個電話機或計算機終端設備。保證工作區的每一個信息插座支持電話機、計算機、數據終端、電視機監視器等終端設備的設置和安裝。
  工作區適配器的選用要求:
  ·當設備連接器處采用不同信息插座的連接器時,建議使用適配器
  ·當在單一信息插座上開通ISDN業務時,建議使用適配器
  ·當配線子系統中選用的電纜不同于設備所需的電纜時,建議使用適配器
  ·當連接使用不同信號的數模轉換或數據速率轉換等相應的裝置時,建議使用適配器
  ·網絡規程的兼容性
  ·根據工作區內不同的電信終端設備可配備相應的終端適配器

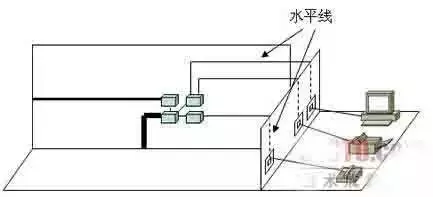

  2、配線子系統
  由工作區的信息插座模塊、信息插座模塊至電信間配線設備的配線電纜和光纜、電信間的配線設備及設備纜線和跳線等組成。
  設計要求:
  ·根據工程提出近期和遠期的終端設備要求。
  ·終端將來可能產生移動、修改和重新安排的詳細情況。
  ·每層需要安裝的信息插座數量及其位置。
  ·水平子系統通常采用4對雙絞線,光纜可在高速應用場合選用。
  ·比較一次性建設與分期建設的方案。
  ·配線子系統電纜長度應控制在90m以內。
  綜合布線系統的信息插座要求:
  ·基本型系統單個連接的8芯插座。
  ·增強型系統適用雙個連接的8芯插座。
  ·綜合布線系統適用于多種類型的信息插座。

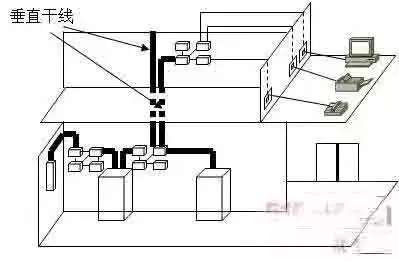

  3、干線子系統
  由設備間至電信間的干線電纜和光纜,設備間的建筑物配線設備(BD)及設備纜線和跳線組成。
  設計要點:
  ·先確定電纜中話音和數據信號的共享原則,對于基本型,每個工作區可選定2對雙絞線;對于增強型,每個工作區可選定3對雙絞線。對綜合型,每個工作區可在基本型或增強型的基礎上增設光纜系統。
  ·建議選擇短、安全和經濟并且帶門的封閉型通道敷設干線電纜。
  ·干線電纜可采用簡單直接的點對點端接,也可采用1根大容量干線電纜就可支持若干個交接間或若干樓層的通信容量的分支遞減端接以及電纜直接連接方法。
  ·如果需要把語音電纜連接到與計算機機房處于不同的地點的設備間,并且把數據電纜連至計算機房,為了滿足不同路由話音和數據的需要應該在設計的時候選用不用的干線電纜或使用電纜的不同部分。

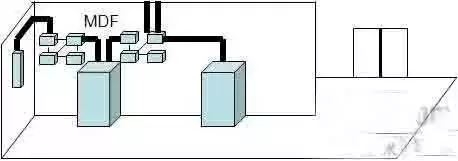

  4、設備間子系統
  設備間是進行網絡管理和信息交換的場地。主要安裝建筑物配線設備。計算機主機設備、電話交換機及入口設施也可與配線設備安裝在一起。
  設計要點:
  ·設備間子系統應該將電話、數據、計算機主機設備及保安配線設備集中一個房間內。也可以分別設置,但程控電話交換機及計算機主機房不能距離設備間太遠。
  ·應該用色標區別各類用途的進線終端設備。

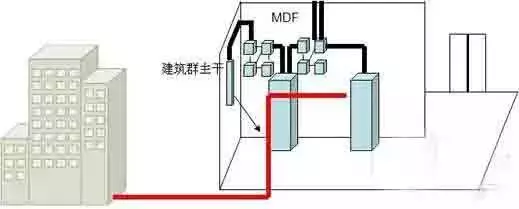

  5、建筑群子系統
  建筑群子系統由兩個及兩個以上建筑物的數據、電話、電視系統組成一個建筑群綜合布線系統,包括連接各建筑物之間的纜線和配線設備。
  ·應根據設備的數量、規模、佳網絡中心等內容,綜合考慮確定設備間位置及大小。
  設計要點:
  ·建議采用地下管道敷設方式,管道內敷設的銅纜或光纜應遵循電話管道和入孔的各項設計規定。此外為了擴充之用,安裝時應預留1~2個備用管孔。
  ·如果采用直埋溝敷設時,應該對同一溝內埋入了其他的圖像、監控電纜用共用的標志。
  ·電話局引入的電纜應進入一個阻燃接頭箱,再接至保護裝置。

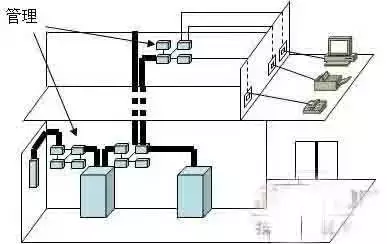

  6、管理子系統
  管理子系統由交接間的配線設備,輸入/輸出設備等組成,設置在每層配線設備的房間內,也可應用于設備間子系統。
  設計要點:
  ·管理子系統宜采用單點管理雙交接。交接場的結構取決于工作區、綜合布線系統規模和選用的硬件。
  ·交接區應有良好的標記系統,如建筑物名稱、建筑物位置、區號、起始點和功能等標志。
  ·采用色標區別交接間及二級交接間各類用途的配線區。
  7、進線間子系統
  進線間是建筑物外部通信和信息管線的入口部位,也可作為入口設施和建筑群配線設備的安裝場地。
  設計要點:
  ·一般一個建筑物設置1個進線間,通常設于地下一層提供給多家電信運營商和業務提供商使用。
  ·進線間因涉及因素較多,難以統一提出具體所需面積,可根據建筑物實際情況,并參照通信行業和國家的現行標準要求進行設計。
  ·建筑群主干電纜和光纜、公用網和專用網電纜、光纜及天線饋線等室外纜線進入建筑物時,應在進線間成端轉換成室內電纜、光纜,并在纜線的終端處可由多家電信業務經營者設置入口設施,入口設施中的配線設備應按引入的電、光纜容量配置。
  ·進線間應設置管道入口。在進線間纜線入口處的管孔數量建議留有2~4孔的余量,以滿足建筑物之間、建筑物弱電系統、外部接入業務及多家電信業務經營者和其它業務服務商纜線接入的需求。
